Artikelbild

01 07 8235

Rundplatte
RDHX 07T1 M0T

P M K N H

Direkt zu:

technische Daten

passende Wendeplattenfräser

Schnittdaten

Zubehör

Downloads

Einzelpreis

—

Rabattgruppe —

Anmelden und mehr sehen

Bezeichnung	Wert
Substrat	HSC 05
Beschichtung	PVTiH
d/l	7 mm
r	3,5 mm
s	1,99 mm
Winkel	15 °

Maßzeichnung

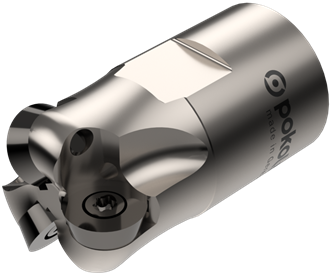

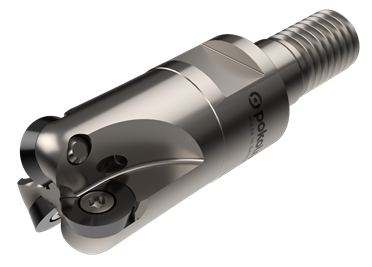

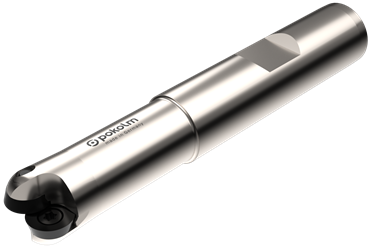

Passende Wendeplattenfräser

	Bestell-Nr.	d₁	l	d	d	l₃	l₂	l₁	d₂	r	d₃	z	z_ges
	12 200 zum Einschrauben	12	—	7	—	28,5	—	—	8	3,5	11,8	2	—
	2 12 235 SG Pokolm Duoplug	12	—	7	—	24,5	—	—	7	3,5	10,8	2	—
	3 15 235 zum Einschrauben	15	—	7	—	28,5	1,5	—	8	3,5	13,8	3	—
	3 15 235 SG Pokolm Duoplug	15	—	7	—	28	1,5	—	10	3,5	14	3	—
	30 12 100 Zylinderschaft	12	—	7	—	30	—	23	12	3,5	—	2	—
	30 15 100 Zylinderschaft mit Weldonfläche	15	—	7	—	30	1,2	19,5	12	3,5	—	3	—
	4 20 235 zum Einschrauben	20	—	7	—	28,5	1,5	—	10	3,5	18	4	—
	40 12 100 Zylinderschaft mit Weldonfläche	12	—	7	—	40	—	19,5	16	3,5	—	2	—
	5 25 235 zum Einschrauben	25	—	7	—	28,5	1,5	—	12	3,5	21	5	—
	5 25 235 SG Pokolm Duoplug	25	—	7	—	30	1,5	—	16	3,5	23,5	5	—
	60 12 100 Zylinderschaft mit Weldonfläche	12	—	7	—	60	—	19,5	16	3,5	—	2	—
	80 12 100 Zylinderschaft mit Weldonfläche	12	—	7	—	80	—	19,5	16	3,5	—	2	—
	12 200 M6 zum Einschrauben	12	—	7	—	28,5	—	—	6	3,5	11,5	2	—

Schnittdaten

	P	M	K	N	S	H

V_c	120 - 400	100 - 200	100 - 350	200 - 1200		35 - 250
f_z	0,1 - 0,3	0,1 - 0,1	0,1 - 0,3	0,1 - 0,2		0,1 - 0,13
a_p	0,1 - 0,5	0,1 - 0,1	0,1 - 0,5	0,1 - 0,4		0,1 - 0,15

Hauptanwendung Nebenanwendung

Zubehör

Bestell-Nr.	Bezeichnung
07 500	Torxschlüssel T 7 Rabattgruppe —
25 500	Torxschraube M 2,5 \| L 5,0 \| T 7 \| 0,9 Nm Rabattgruppe —

Downloads
