Artikelbild

02 07 8260

Rundplatte
RDHW 0702 M0T

P M K H

Direkt zu:

technische Daten

passende Wendeplattenfräser

Schnittdaten

Zubehör

Downloads

Einzelpreis

—

Rabattgruppe —

Anmelden und mehr sehen

Bezeichnung	Wert
Substrat	K10
Beschichtung	PVST
d/l	7 mm
r	3,5 mm
s	2,38 mm
Winkel	15 °

Maßzeichnung

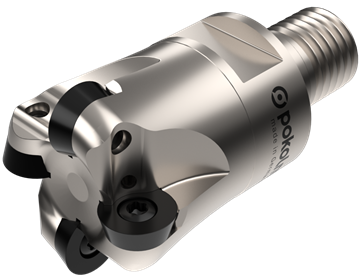

Passende Wendeplattenfräser

	Bestell-Nr.	d₁	d/l	d	l₃	l₂	l₁	d₂	r	d₃	z
	100 15 100 Zylinderschaft mit Weldonfläche	15	—	—	100	2,6	22	20	3,5	—	2
	15 200 zum Einschrauben	15	—	—	28,5	1,5	—	8	3,5	13,8	2
	2 16 200 SG Pokolm Duoplug	16	—	—	28,5	1,5	—	10	3,5	15	2
	3 16 200 zum Einschrauben	16	—	—	28,5	1,5	—	8	3,5	13,8	3
	3 16 200 SG Pokolm Duoplug	16	—	—	28,5	1,5	—	10	3,5	15	3
	4 20 200 zum Einschrauben	20	—	—	28,5	1,5	—	10	3,5	18	4

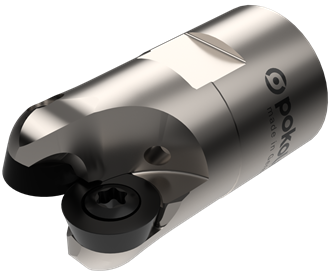

	4 20 200 SG Pokolm Duoplug	20	—	—	28,5	1,5	—	12	3,5	18,6	4
	40 15 100 Zylinderschaft mit Weldonfläche	15	—	—	40	2,6	23	16	3,5	—	2
	5 25 200 zum Einschrauben	25	—	—	28,5	1,5	—	12	3,5	21	5
	5 25 200 SG Pokolm Duoplug	25	—	—	30	1,5	—	16	3,5	23,5	5
	5 30 200 zum Einschrauben	30	—	—	28,5	1,5	—	16	3,5	29	5
	6 35 200 zum Einschrauben	35	—	—	28,5	1,5	—	16	3,5	29	6

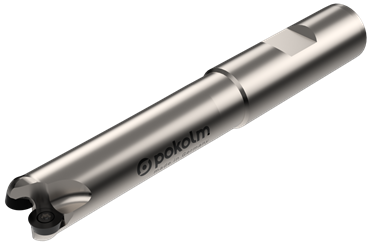

	60 15 100 Zylinderschaft mit Weldonfläche	15	—	—	60	2,6	23	16	3,5	—	2
	7 42 200 zum Einschrauben	42	—	—	42,5	1,5	—	16	3,5	29	7
	80 15 100 Zylinderschaft mit Weldonfläche	15	—	—	80	2,6	22	20	3,5	—	2

Schnittdaten

	P	M	K	N	S	H

V_c	120 - 400	100 - 200	100 - 350			35 - 250
f_z	0,2 - 0,3	0,15 - 0,15	0,2 - 0,5			0,15 - 0,23
a_p	0,2 - 1,5	0,1 - 0,1	0,2 - 3,0			0,2 - 0,85

Hauptanwendung Nebenanwendung

Zubehör

Bestell-Nr.	Bezeichnung
07 500	Torxschlüssel T 7 Rabattgruppe —
25 500	Torxschraube M 2,5 \| L 5,0 \| T 7 \| 0,9 Nm Rabattgruppe —
