SQ09-8048-R08-MP

Squareworx® Platte Grösse M
SDKT 09T308 SR

P M K S

Direkt zu:

technische Daten

passende Wendeplattenfräser

Schnittdaten

Zubehör

Downloads

Einzelpreis

—

Rabattgruppe —

Anmelden und mehr sehen

Produkt teilen

Bezeichnung	Wert
Substrat	P40
Beschichtung	PPGO
d/l	9 mm
r	0,8 mm
s	3,97 mm
Winkel	15 °

Passende Wendeplattenfräser

Bestell-Nr.	d₁	l	d	d	l₃	l₂	l₁	d₂	r	d₃	z	z_ges
SQ09-050-A22-06-90 zum Aufstecken	50	9	—	—	40	1	—	22	0,8	40	6	—
SQ09-052-A22-06-90 zum Aufstecken	52	9	—	—	40	1	—	22	0,8	40	6	—
SQ09-063-A27-07-90 zum Aufstecken	63	9	—	—	50	1	—	27	0,8	48	7	—
SQ09-042-A16-05-90 zum Aufstecken	42	9	—	—	40	1	—	16	0,8	35	5	—
SQ09-040-A16-05-90 zum Aufstecken	40	9	—	—	40	1	—	16	0,8	35	5	—
SQ09-040-E16-05-90 zum Einschrauben	40	9	—	—	40	1	—	16	0,8	29	5	—
SQ09-042-E16-05-90 zum Einschrauben	42	9	—	—	40	1	—	16	0,8	29	5	—

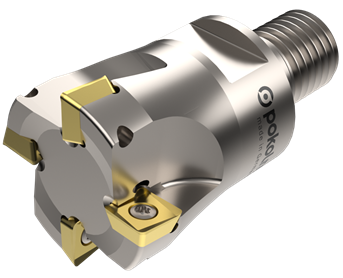

SQ09-035-E16-04-90 zum Einschrauben	35	9	—	—	40	1	—	16	0,8	29	4	—
SQ09-032-E16-04-90 zum Einschrauben	32	9	—	—	40	1	—	16	0,8	29	4	—
SQ09-025-E12-03-90 zum Einschrauben	25	9	—	—	35	1	—	12	0,8	21	3	—

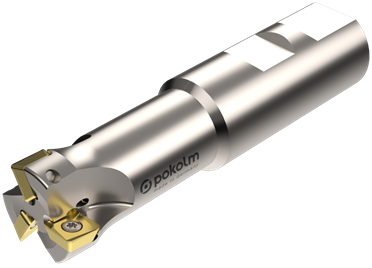

SQ09-025-Z25-03-50-90 Zylinderschaft	25	9	—	—	50	1	106	25	0,8	24	3	—
SQ09-063-A27-08-45 zum Aufstecken	63	9	—	—	50	1,2	—	27	0,8	48	8	—
SQ09-050-A22-07-45 zum Aufstecken	50	9	—	—	40	1,2	—	22	0,8	40	7	—
SQ09-040-A16-06-45 zum Aufstecken	40	9	—	—	40	1,2	—	16	0,8	35	6	—
SQ09-035-E16-05-45 zum Einschrauben	35	9	—	—	40	1,2	—	16	0,8	29	5	—

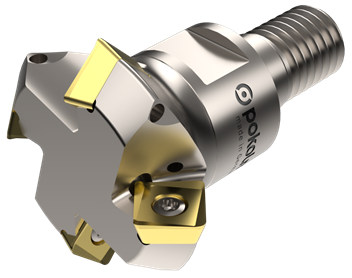

SQ09-025-E12-04-45 zum Einschrauben	25	9	—	—	30	1,2	—	12	0,8	21	4	—
SQ09-020-E12-03-45 zum Einschrauben	20	9	—	—	30	1,2	—	12	0,8	21	3	—
SQ09-016-E10-03-45 zum Einschrauben	16	9	—	—	25	1,2	—	10	0,8	18	3	—
SQ09-025-Z25-04-50-45 Zylinderschaft	25	9	—	—	50	1,2	106	25	0,8	21	4	—

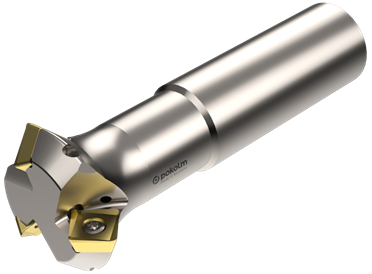

SQ09-020-Z20-03-40-45 Zylinderschaft	20	9	—	—	40	1,2	90	20	0,8	18	3	—
SQ09-016-Z16-03-32-45 Zylinderschaft	16	9	—	—	32	1,2	80	16	0,8	13,8	3	—
231610 zum Aufstecken	50	80,8	—	—	105	1	—	22	0,8	48	4	44
231612 zum Aufstecken	66	101,4	—	—	120	1	—	27	0,8	60	5	70
231608 zum Aufstecken	40	65,6	—	—	90	1	—	16	0,8	38	3	27
231607 zum Aufstecken	40	44,2	—	—	70	1	—	16	0,8	38	3	18
231609 zum Aufstecken	50	51,2	—	—	75	1	—	22	0,8	48	4	28
231611 zum Aufstecken	66	72,8	—	—	92	1	—	27	0,8	60	5	50

Schnittdaten

	P	M	K	S

V_c	100 - 200	90 - 130	110 - 150	60 - 100
f_z	0,05 - 0,3	0,05 - 0,17	0,05 - 0,2	0,04 - 0,13
a_p	0,1 - 5,0	0,1 - 5,0	0,1 - 5,0	0,1 - 4,0

Hauptanwendung Nebenanwendung

Zubehör

Bestell-Nr.	Bezeichnung
TV 08-2	Torque Vario® - S Drehmomentschraubendreher von 0,8 Nm \| bis 2,0 Nm \| mit Skala, inkl. Setter Rabattgruppe —
08 500 P	Torxschlüssel (Torx-Plus) T 8 IP Rabattgruppe —
30 505 P	Torxschraube M 3,0 \| L 7,0 \| T 8 Plus \| 1,5 Nm Rabattgruppe —
