Aufnahmesysteme

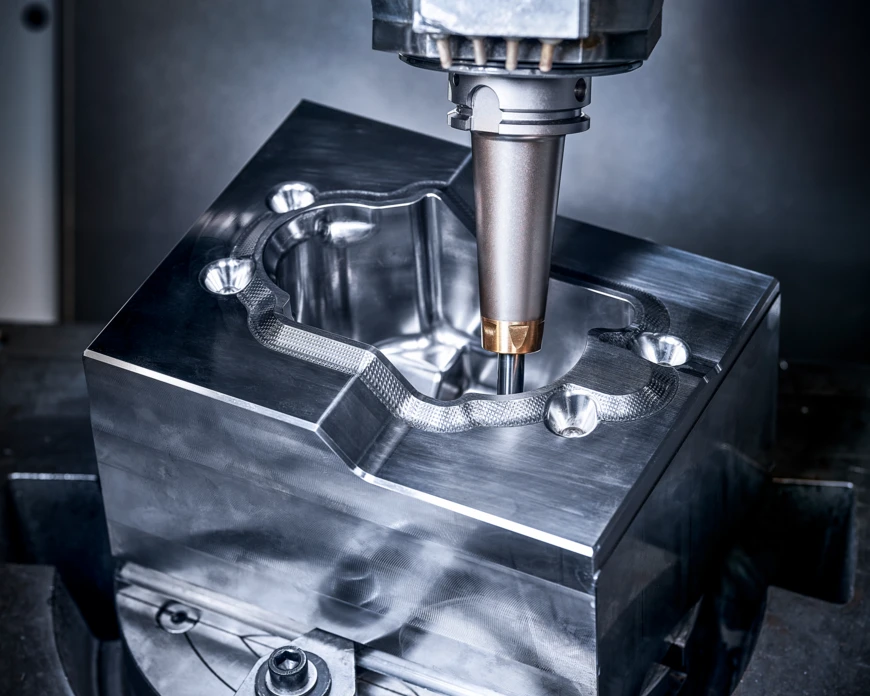

Hohlschaftkegel (HSK)

Der Hohlschaftkegel ist ein Maschinenanschluss nach DIN 69893. Die Drehmomentübertragung erfolgt kraftschlüssig über die Kegel- und Anlagefläche auf der einen Seite und formschlüssig über die Mitnehmernuten auf der anderen Seite. Durch die kompaktere Bauweise und das geringere Gewicht im Vergleich zum Steilkegel ermöglicht der Hohlschaftkegel einen schnelleren Werkzeugwechsel. Weitere Vorteile beim Einsatz von Hohlschaftkegeln sind die erreichbaren hohen Drehzahlen und die hervorragende Wechselgenauigkeit. Die engen Kegeltoleranzen reduzieren Rundlaufabweichungen auf ein Minimum. Die Plananlage sorgt für eine deutlich höhere Biegesteifigkeit der Aufnahmen im Vergleich zum Steilkegel. 

Steilkegel (SK)

Der Steilkegel ist der maschinenseitige Anschluss für Werkzeugaufnahmen nach DIN ISO 7388-1. Er bietet eine robuste und stabile Bauweise sowie eine hohe Steifigkeit gegen Verdrehen. Die Spannung erfolgt über einen Anzugsbolzen, während die Kegelfläche für die Zentrierung sorgt. Allerdings weist er eine beschränkte Genauigkeit auf und ist für niedrigere Drehzahlbereiche bis ca. 12.000 U/min ausgelegt.

Duoplug®

Das Pokolm Duoplug® Anschlusssystem bietet optimale Stabilität und höchste Präzision. Im Gegensatz zu herkömmlichen Einschraubwerkzeugen wirken die Haltekräfte zwischen Werkzeug und Aufnahmesystem vollflächig über die gesamte Schrumpfpassung sowie weite Teile des Gewindes. Durch diesen Form- und Kraftschluss wird eine hohe Rundlaufgenauigkeit und maximale Stabilität erreicht. So sind sie in der Lage Schrupp- und Schlichtbearbeitungen Kavitäten bis zum zehnfachen des Durchmessers prozesssicher und wirtschaftlich durchzuführen.

Coolcap®

Coolcap® Aufnahmen sind ein optimales System für die effektive Kühlung und Schmierung von Vollhartmetallwerkzeugen. Der Volumenstrom und die Austrittsgeschwindigkeit sind speziell auf die eingesetzten Fräser und verschiedene Kühlmedien abgestimmt. Hierbei sind optimierte Kappen sowohl für den Einsatz von Emulsion als auch MMS/Druckluft verfügbar. Diese ermöglichen die direkte Versorgung der Wirkzone mit dem Kühlmedium, was die Werkzeugstandzeit deutlich verlängert, und höhere Schnittwerte ermöglicht. Durch die Verwendung von Coolcap® werden Späne aus der Schneidzone und speziell aus tiefen und engen Kavitäten prozesssicher entfernen. 

BT-Schnittstelle

Der Maschinenanschluss BT nach JIS B 6339-2 (entspricht DIN ISO 73882) ähnelt dem Steilkegel in seiner Ausführung. Diese Bauweise ist robust und stabil, und auch die Spannung erfolgt über einen Anzugsbolzen. Die Vor- und Nachteile ähneln daher denen des Steilkegel-Anschlusses.

Plananlagen

Plananlagen sind Aufnahmen zur Direktmontage an der Maschinenspindel. Sie bieten höchste Stabilität und Steifigkeit bei sehr langen Auskragungen in der Schwerzerspanung. Die Plananlagen sind mit Befestigungsbohrungen nach DIN 1830 zur Aufnahme an Frässpindelköpfen nach DIN 2079 ausgeführt.

Adapter und Zubehör

Das Pokolm Baukastensystem bietet ein äußerst vielfältiges Portfolio an Adaptern und Zubehör für Werkzeugaufnahmen. Mit den verschiedensten Adaptern ermöglichen wir maximale Flexibilität bei der Zusammenstellung von Werkzeugaufnahmen. Vollhartmetall- und Schwermetallstangen sowie Spannzangen runden das Portfolio ab.
